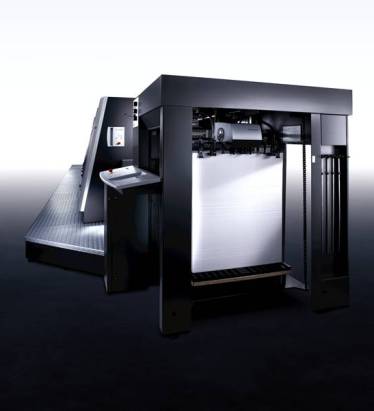

Speed Master XL75
משפחת ה- XL הביאה סטנדרטים חדשים של אוטומציה לרצפת הייצור. המערכת הפרודוקטיבית ביותר מוצעת מביאה היום רמה נוספת של יעילות גם לפורמט החצי גליון.
- ספינת הדגל של היידלברג בפורמט חצי גליון.
- צילינדרים כפולים מאפשרים מעבר מצעים עד עובי 0.8 מילימטר
- מהירות עבודה 15,000 גליונות בשעה (אופציה ל- 18,000)
- מבחר רב של קונפיגורציות מאפשר לייצר כל סוג עבודה מהפשוטה על למורכבת ביותר.
משפחת ה- SpeedMaster XL היא ההגדרה למכלול של יעילות המרוכזים במכונה אחת. משפחה זו הושקה בתערוכת דרופה 2008 ומביאה לבית העסק את מכסימום היעילות שניתן לקבל במכונת דפוס.
מפרט טכני:
|
גודל דף מקסימלי
|
530x750mm
|
|
גודל דף מינימלי
|
210x350mm
|
|
גודל הדפסה מכסימאלי
|
510x740mm
|
|
מהירות הדפסה מכסימלית
|
15,000 הדפסות בשעה (מכס`)
|
אבזור המכונה:
בקרה וניטור המכונה:
מערכת SheetFed Control:
מערכת מודרנית עטורה בפטנטים המאפשרת שליטה ובקרה מיחידות ההזנה, היציאה וההדפסה.
בקרת היציאה –
- מסך מגע בגודל 10.4" ממוקדם ביציאה לבקרת היציאה ושליטה בה
- בקרה ישירה לכל הפונקציות הנדרשות ביציאה (הרטבת יתר, שליטה במערכת הייבוש, ושליטה באבקה)
- שליטה נוחה במערכת האויר של היציאה על ידי גלגל בקרה הנוח לתפעול
- ייבוא נוח של תבניות שנקבעו מראש במערכת ה- Prinect המרכזית (בקרת ההדפסה, הקצאת צבע, וההגדרות אויר)
Prinect Press Center עם שליטה מרוחקת על אזורי הצבע:
יחידת בקרה ארגונומית הבנויה באוריינטציה של מפעיל ומכוונת תהליכים. המערכת בנויה בצורה מכוונת להפעלה נוחה ובטוחה
מערכת בקרה ופיקוד:
מערכת בקרת נייר בדיד מסוג Prinect Press Center הכוללת שליטה מרוחקת על הצבע
המערכת מכילה:
מסך מגע 19" המותקן על המכונה כולל יכולת הטיה והזזה, תצוגה צבעונית גראפית, הפעלה פשוטה ומכוונת על ידי מגע במסך, הגנה יעילה נגד מים ואבק למערכת (תקן IP54).
מסך מגע 19" המותקן על המכונה כולל יכולת הטיה והזזה, תצוגה צבעונית גראפית, הפעלה פשוטה ומכוונת על ידי מגע במסך, הגנה יעילה נגד מים ואבק למערכת (תקן IP54).
שלוש מגירות התומכות בגודל נייר ולוח מכסימלי כולל מגירה עילית ננעלת
תצוגת ברזי צבע עם כיוון עדין וגס
לוח בדיקת גליון מתכוונן עם מעצור נייד לגליון שני לצורך השוואה בין שני גליונות
מנורת אור יום לבחינה מדויקת אופטימאלית של הגיליונות
תוכנת השליטה:
- אינטליסטרט – מערכת ייחודית להיידלברג העוזרת בתחילת עבודה מהירה המערכת אוספת הגדרות ומשליכה אותן על הגדרות אחרות ועל ידי כך חוסכת זמן הכנה כמו כן המערכת מבצעת בו זמנית בו זמנית מספר פעולות לחסכון בזמן (הבאת רגיסטר למצב אפס, רחיצה, ואוטופלייט)
- ליווי המפעיל והכוונתו לצורך הכנה יעילה של העבודה
- קיצור מספר הפעולות הנדרשות לביצוע עבודה חוזרת לשליש ממספר הפעולות שנדרשו במערכות קודמות.
- יכולת אחסון של עד 5000 עבודות לצורך עבודות חוזרות כולל מנגנון חיפוש וסינון
- מחשבון מובנה במערכת להמרה מאינטשים למילימטרים והפוך<
- שליטה מרוחקת מהעמדה על כלל פעולות הרגיסטר, ברזי הצבע, גלילי הצבע וגלילי המים.
- שליטה מרוחקת ברגיסטר, ברזי הצבע, גלילי הצבע וגלילי המים
- 4 תוכניות קבועות ו- 8 ניתנות לשליטה לניקוי המכונה להתאמה לחומרי הדפסה שונים
- תמיכה ב- 26 שפות שונות
- קטלוג חלפים אלקטרוני

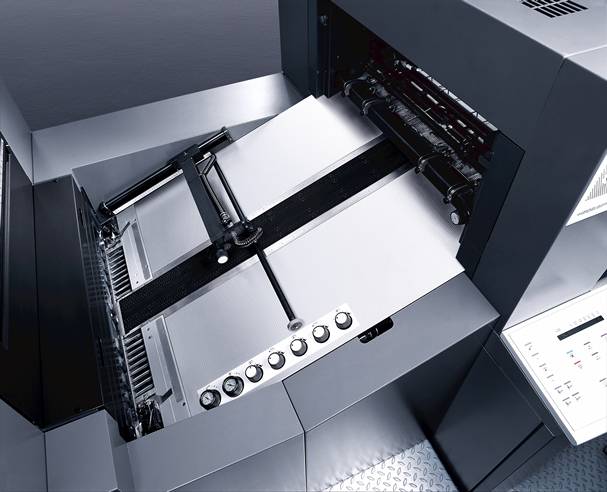

מערכת הזנת נייר (פידר) – מערכת ההזנה של ה-XL75 מייצגת את הצעד הראשון לתפוקה האופטימאלית. המערכת מתוכננת לתמוך בנייר עד לעובי של 0.6 מ"מ בלי לרדת במהירות ההדפסה. המערכת בנויה לתמוך בסוגי נייר מורכבים כמו נייר דק נייר טעון בחשמל סטטי ועוד.

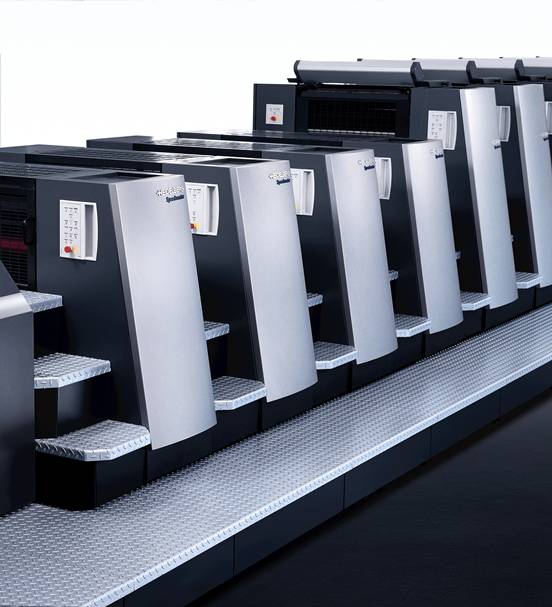

יחידת הדפסה:
- צילינדרי לחץ בהקף כפול
- צילינדרי לוחות, בלנקט ולחץ מאופיינים במשטח ייחודי העמיד לקורוזיה, שחיקה ונוח לנקוי ותחזוקה.
- צילינדרי הלוחות מצופים כרום
- שליטה מרוחקת של הרגיסטר בצילינדרי הלוחות
- שליטה אוטומטית על גלילי הדיו וההרטבה של הלוח בזמן תיקון רגיסטר אלכסוני
- צילינדר בלנקט מצופה ניקל עם Undercut 2.3 mm הבנוי לקבל בלנקט עם קצה מתכתי
- צילינדרי לחץ מצופי כרום
- קביעת לחצי הדפסה באמצעות מנועים הנשלטים דרך יחידת הבקרה
- יחידה פנאומטית לניתוק וחיבור יחידת הלחץ
- יחידות מעבר עם Transfer Jacket להעברה נקייה של הנייר ללא השארת סימנים

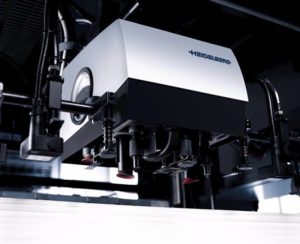

- יחידת הזנת לוחות אוטומטית Heidelberg AutoPlate להחלפת לוחות עם מערכת פנאומטית ללא צורך בשימוש בכלים כלשהם
- מערכת אויר ייחודית בין צילינדר הלחץ והבלנקט מבטיחה מער נייר חלקה במיוחד במהירויות הגבוהות במרבית סוגי הנייר.
- מערכת שטיפת בלנקט אוטומטית נשלטת על ידי מערכת השליטה המרכזיתPrinect.
יחידת הצבע
- שליטה מרוחקת בברזי הצבע כאשר השליטה נעשית סימולטנית בכל יחידות ההדפסה
- שינוי ברזי ההדפסה בכלהיחידות בו זמנית לחסכון בזמן השליחה של הפקודה לכל תחנה בנפרד.
- 16 גלילי צבע הכוללים 4 גלילי פיזור צבע לוח עם תנודות לפיזור טוב יותר ואחיד יותר של הצבע מבטיחים הדפסה חלקה יותר, אחידה יותר ואיכותית יותר (נשלטים מעמדת השליטה המרכזית)
- גלילי צביעת הלוח והסרת הצבע הינם פנאומטיים וניתנים לחיבור או כיבוי בכל רגע דרך עמדת השליטה
- מנוע רציף ליחידת הצבע מבטיח אחידות צבע לכל אורך העבודה
- הזנת צבע מותנית במהירות ההדפסה מבטיחה יעילות בהזנת הצבע בכל מהירות הדפסה בלי פגיעה באיכות ובלי בזבוז צבע
- מערכת ניקוי אוטומטית לגלילי צבע
- מערכת CombiStar השולטת על יחידת ההרטבה ועל טמפרטורת יחידת הצבע. יחידה זו מכילה יחידת מדידה ושליטה על כמות האלכוהול ונוזלי ההרטבה.
מאפייני יציאה גבוהה:
- מיישר נייר מובנה ביציאה ליישור הנייר במידה ויש צורך עקב התעגלות
- מסך שליטה ביציאה 10.4" מכיל את כל פקודות השליטה הנוגעות ליציאת הנייר. כולל שליטה על יחידת ההרטבה ועוד פקודות נוספות
- אפשרות לייבוא פקודות צבע מתוך מערכת השליטה המרכזית וטעינתן למערכת
- מעצורי נייר מובנים ביציאת המכונה המכילים 3 מנגנוני האטה הנשלטים ידנית דרך שולחן הבקרה כולל סרטי יניקה ברחבים שונים להאטת הנייר
- מערכת הוצאת אויר המתאימה לסוגי נייר שונים ולנייר דק במיוחד
- מיישר נייר מובנה הניתן בצורה פנאומטית לכיבוי והדלקה
- מערכת פנאומטית מובנית להוצאת דפי דגימה
- מונים מובנים ביציאה למדידת כמות הדפסה כוללת, יומית, ופסולת
